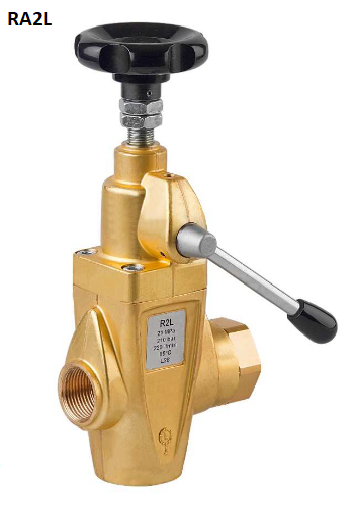

Automatische Drukventielen - RA2L

Specificaties

Afstelling:      Mechanisch met aan/uit hendel

Werkdruk:     max. 210 bar.

Debiet:         max. 230 L/min

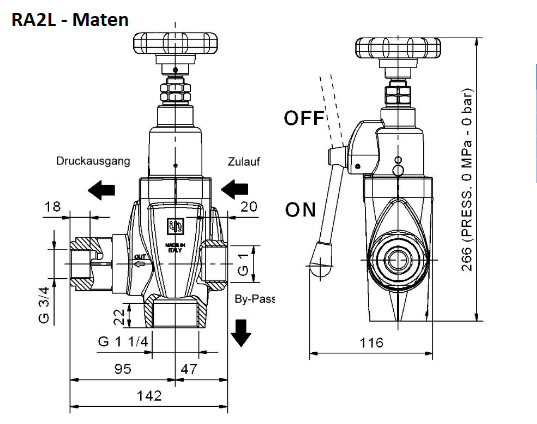

Aansluitmaten:

Inlaat:                1" binnendraad

Drukaansluiting:  3/4" binnendraad

Bypass:              1 1/4" binnendraad

Afvoerleiding:     DN 32

Materiaal:

Behuizing:          Messing

Klepzitting:         1.4057 hard metaal

      gecoat (stelliet)

Ventielkogel:       1.4007 hard metaal

      gecoat (stelliet)

Functie:

• De werkdruk wordt door een handwiel tegen de stroomsnelheid ingesteld.

• Het overloopwater is over de bypass ontladen.

• De ingestelde werkdruk kan via een borgmoer vast gezet worden.

• Het systeem is beveiligd tegen overdruk.

• Als de verbruikers gesloten zijn, schakelt de klep de pomp automatisch naar de drukloze toestand.

• Met de bedieningshendel kan de werkdruk aan/uit geschakeld worden, bijvoorbeeld bij het starten van de pomp.

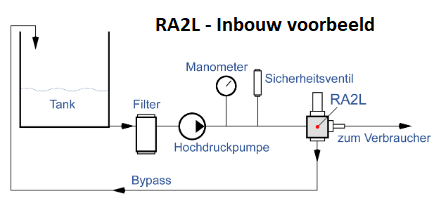

Installatiepositie:  Willekeurig

Gewicht:              5,3 kg

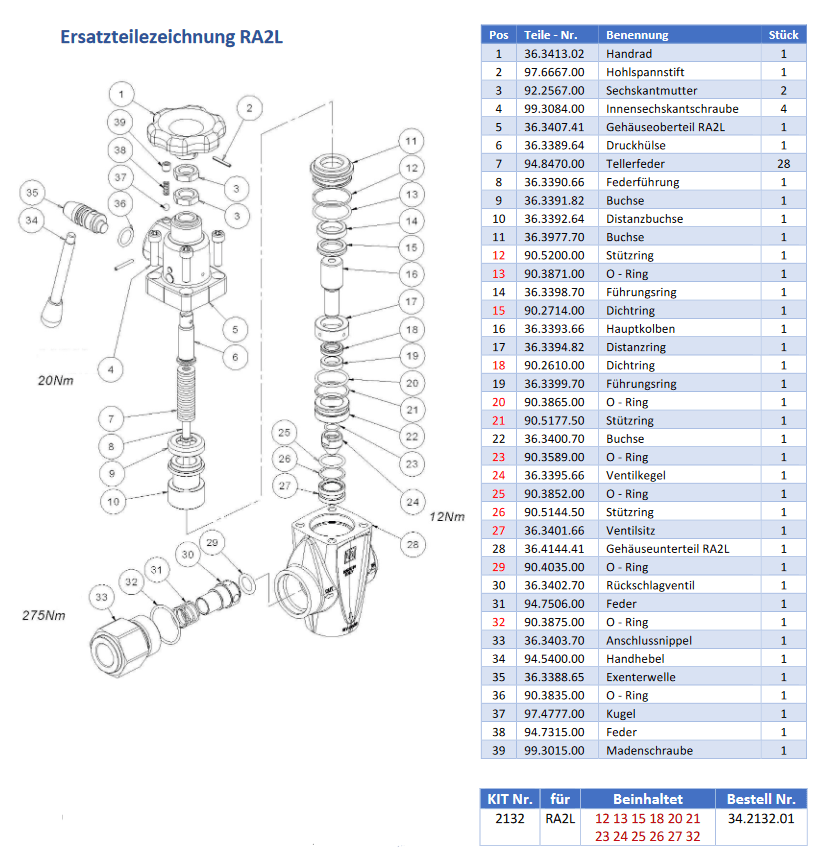

Onderdeelnummer: M40501132

Past op pompen: KT - KF - KS Series
