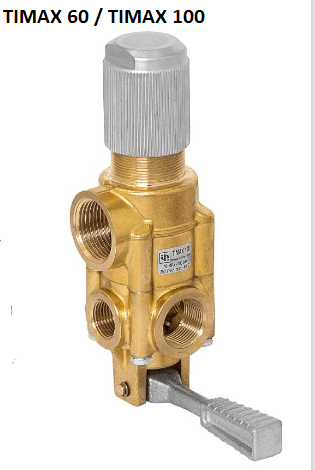

Drukregelaars - TIMAX 60 / TIMAX 100

Specificaties

Afstelling:              Mechanisch met aan/uit functie

Werkdruk:             TIMAX 60: max. 60 bar // TIMAX 100: max. 100 bar

Debiet:                  max. 200 L/min

Temperatuur          max. 85 °C

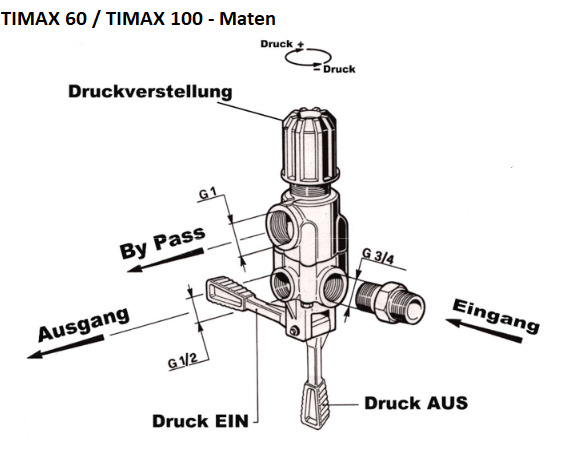

Aansluitmaten:

Inlaat:                3/4" binnendraad

Drukuitlaat:        1/2" binnendraad

Bypass:              1" binnendraad

Afvoerleiding:     DN 25

Materiaal:

Behuizing:         Messing

Klepzitting:        1.4057 hard metaal gecoat (stelliet)

Ventielkogel:      1.4007 hard metaal gecoat (stelliet)

Functie:

• De werkdruk wordt ingesteld met behulp van de drukinstelschroef tegen de stroom.
• Het overloopwater wordt via de bypass afgevoerd.
• Het systeem is beveiligd tegen overdruk.

• Met de bedieningshendel kan de werkdruk aan/uit gezet worden, bijvoorbeeld bij het starten van de pomp.

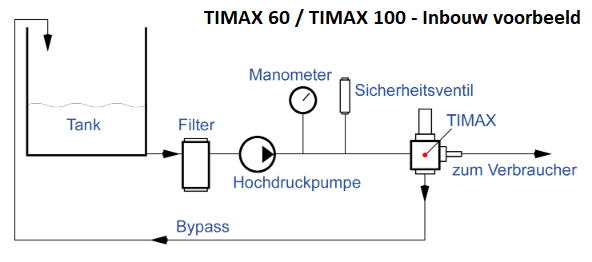

Installatiepositie:    Willekeurig

Gewicht:                1,8kg

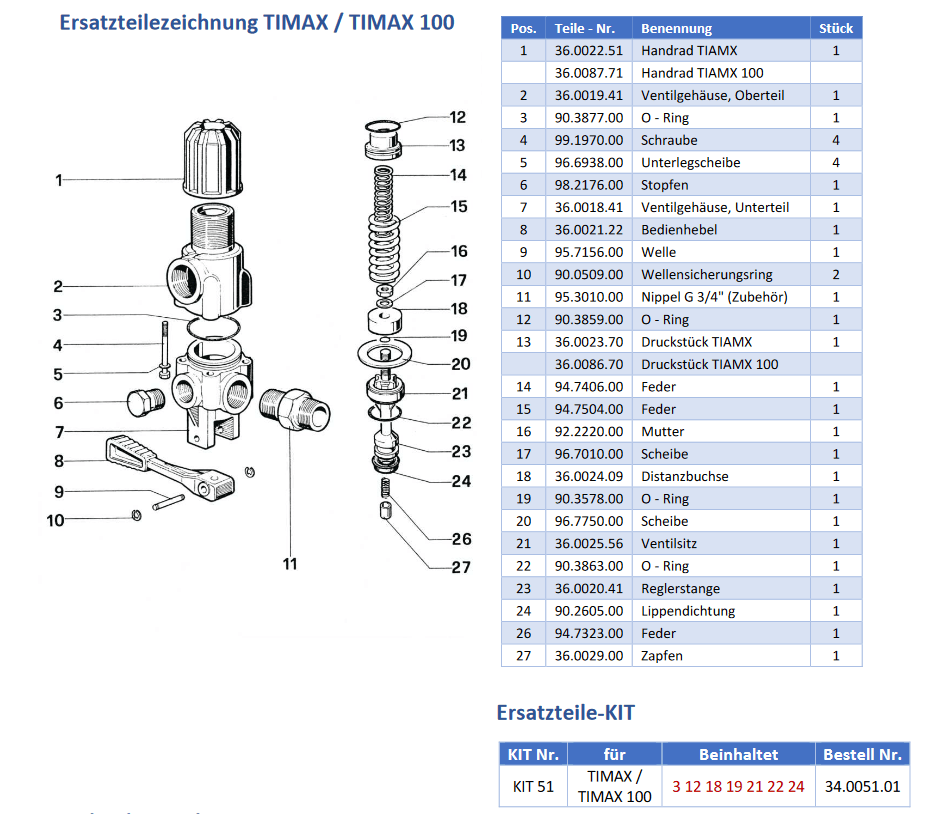

Onderdeelnummer: TIMAX 60: M40501008 // TIMAX 100: M40501108

Past op pompen: KE - EV - KT - KTM - KFM - MWM - MK2M Series
